Индукционные печи для плавки стали, чугуна и цветных металлов

Индукционные тигельные печи для плавки чугуна, стали, меди, латуни, алюминия и цветных сплавов

Плавильные индукционные тигельные печи GWJ

Индукционные плавильные печи серии GWJ – условное обозначение индукционных печей с тиристорным СЧ преобразователем для плавки металла. Тигельные печи линейки GWJ завоевали по всему миру широкую популярность, благодаря надежности, простоте эксплуатации, ремонтопригодности и своей универсальности, возможности плавки разных черных (металлизированное железо, сталь, чугун) и цветных сплавов (цинк, алюминий, медь).

Индукционные печи можно отнести к особому класс плавильных электрических установок, в которых металл плавится вихревыми токами, наводимыми в металлической шихте переменным магнитным полем индуктора печи. Плавка отличается высоким коэффициентом cosφ (более 0.95~0.97). Компания «MAGMATEX» поставляет полный комплекс литейного оборудования: дробеметы, литейные ковши, смесители, вибрационные столы, оборудовние для литья по газифицированным моделям и многое другое.

Исполнение печей может быть в алюминиевом или стальном корпусе с механическим (редуктор) или гидравлическим способом наклона плавильного тигля. Гидравлический наклон имеет одно неоспоримое преимущество — металл при сливе из печи выпускается в одну точку литейного ковша и не требует дополнительной его центровки, чтобы ловить струю металла.

Печи в алюминиевом корпусе имеют простой внешний вид, их использование ограничивается емкостью от 100 кг до 3000 кг из-за отсутствия в конструкции магнитопроводов. Стоимость печей с алюминиевым корпусом значительно меньше своих продвинутых стальных аналогов.

Печи в стальном корпусе оборудованы магнитопроводами, которые обеспечивают большую жесткость индуктору и улавливают рассеивающиеся магнитные поля, поэтому КПД таких печей по сравнению с тиглями в алюминиевом корпусе имеют более высокие показатели.

Модель индукционные печи	Емкость тигля, т	Мошность ТПЧ, кВт	Производительность, т/ч (чугун/сталь)	Расход эл.эн., кВт*ч/т (чугун/сталь)
GWJ 0.1-100-1	0.10	100	0.12 / 0.11	860 / 880
GWJ 0.1-160-1	0.10	160	0.20 / 0.18	800 / 820
GWJ 0.15-100-1	0.15	100	0.13 / 0.12	800 / 830
GWJ 0.15-160-1	0.15	160	0.23 / 0.21	790 / 815
GWJ 0.25-160-1	0.25	160	0.22 / 0.20	800 / 820
ХИТ ПРОДАЖ! GWJ 0.25-250-1	0.25	250	0.37 / 0.35	760 / 790
GWJ 0.45-250-1	0.45	250	0.35 / 0.31	770 / 800
GWJ 0.45-350-1	0.45	350	0.54 / 0.50	750 / 780
GWJ 0.45-500-1	0.45	500	0.87 / 0.84	720 / 750
GWJ 0.5-250-1	0.5	250	0.35 / 0.31	770 / 800
ХИТ ПРОДАЖ! GWJ 0.5-350-1	0.5	350	0.54 / 0.50	750 / 780
GWJ 0.5-500-1	0.5	500	0.87 / 0.84	720 / 750
GWJ 0.75-350-1	0.75	350	0.53 / 0.51	730 / 760
GWJ 1-500-1	1.0	500	0.79 / 0.76	750 / 790
GWJ1-600-0.5	1.0	600	0.87 / 0.83	730 / 760
GWJ1-750-0.5	1.0	750	1.23 / 1.20	610 / 640
GWJ1.5-750-0.5	1.5	750	1.13 / 1.10	620 / 650
GW1.5-1000-0.5	1.5	1000	1.60 / 1.50	580 / 600
GWJ 2-1000-0.5	2.0	1000	1.50 / 1/40	590 / 610
GWJ 2-1500-0.5	2.0	1500	2.80 / 2.58	580 / 600

Модель индукционные печи	Емкость тигля, т	Мошность ТПЧ, кВт
GWJ 0.1-100-1	0.10	100
GWJ 0.1-160-1	0.10	160
GWJ 0.15-100-1	0.15	100
GWJ 0.15-160-1	0.15	160
GWJ 0.25-160-1	0.25	160
ХИТ ПРОДАЖ! GWJ 0.25-250-1	0.25	250
GWJ 0.45-250-1	0.45	250
GWJ 0.45-350-1	0.45	350
GWJ 0.45-500-1	0.45	500
GWJ 0.5-250-1	0.5	250
ХИТ ПРОДАЖ! GWJ 0.5-350-1	0.5	350
GWJ 0.5-500-1	0.5	500
GWJ 0.75-350-1	0.75	350
GWJ 1-500-1	1.0	500
GWJ1-600-0.5	1.0	600
GWJ1-750-0.5	1.0	750
GWJ1.5-750-0.5	1.5	750
GW1.5-1000-0.5	1.5	1000
GWJ 2-1000-0.5	2.0	1000
GWJ 2-1500-0.5	2.0	1500

Мошность ТПЧ, кВт	Производительность, т/ч (чугун/сталь)	Расход эл.эн., кВт*ч/т (чугун/сталь)
100	0.12 / 0.11	860 / 880
160	0.20 / 0.18	800 / 820
100	0.13 / 0.12	800 / 830
160	0.23 / 0.21	790 / 815
160	0.22 / 0.20	800 / 820
250	0.37 / 0.35	760 / 790
250	0.35 / 0.31	770 / 800
350	0.54 / 0.50	750 / 780
500	0.87 / 0.84	720 / 750
250	0.35 / 0.31	770 / 800
350	0.54 / 0.50	750 / 780
500	0.87 / 0.84	720 / 750
350	0.53 / 0.51	730 / 760
500	0.79 / 0.76	750 / 790
600	0.87 / 0.83	730 / 760
750	1.23 / 1.20	610 / 640
750	1.13 / 1.10	620 / 650
1000	1.60 / 1.50	580 / 600
1000	1.50 / 1/40	590 / 610
1500	2.80 / 2.58	580 / 600

Основные параметры индукционных печей для плавки стали, чугуна и медных сплавов

Принцип работы преобразователя POWER-SOLUTION

Преобразователь POWER-SOLUTION спроектирован на базе тиристоров нового поколения SCR и IGBT, высокоскоростных датчиков, цифровой системы управления, что позволяет добиться высокой точности управления, надежность и безопасности. Уровень защиты шкафа IP54. Шкаф спроектирован модульного типа из независимых блоков для удобства монтажа и эксплуатации. На инверторе использована самая передовая современная система оптоволоконного пускателя. Точка вывода преобразователя оснащается защитным заземляющим переключателем с функцией защитной блокировки. На дверце шкафа стоит защитный блокировочный переключатель, обеспечивающий безопасность рабочих и оборудования вовремя ТО. Принцип работы преобразователя POWER-SOLUTION среднечастотных индукционных печей серии ULTRA-MELT основан на выравнивание тока промышленной частоты в выпрямителе, а затем его дальнейшее преобразование в инверторе в ток средней частоты 250~500Гц.

Основной принцип работы системы управления: регулировка исходящей мощности контрольного инвертора осуществляется при помощи расчетов главной платы управления на основе отбора данных по напряжению и току инвертора, напряжению индуктора, напряжению конденсаторов. Система двойного питания печи (опционально) позволяет осуществлять работу двух плавильных узлов одновременно за счет перераспределения мощности между ними в диапазоне от 0 до 100% от номинальной мощности преобразователя. СЧ преобразователь также оснащен вспомогательной системой компьютерного управления, отображающая информацию в реальном времени по работе преобразователя, а также позволяет отобразить состояние и информацию по работе всей системы. Система осуществляет непрерывную автоматическую диагностику параметров печи, обеспечивает режим спекания футеровки печи, пуск плавильного узла в холодном режиме и многое другое. Система сообщает оператору об ошибке при возникновении неисправности и архивирует информацию в память.

Комплектующие части ТПЧ преобразователя и индукционной тигельной печи ULTRA-MELT

КОМПЛЕКТУЮЩИЕ ЧАСТИ	ПРОИЗВОДИТЕЛЬ	КОМПЛЕКТУЮЩИЕ ЧАСТИ	ПРОИЗВОДИТЕЛЬ
Тиристоры	WESTCODE Англия Sima	Шланги водяного охлаждения	GATES / Goodyear США
Диоды	WESTCODE Англия Sima	Главный переключатель СЧ преобразователя	ABB Германия
Резонансные конденсаторы	GE США	PLC системы эл. управления и интерфейс HMI	SIEMENS Германия
Защитный конденсатор	GE США	Элементы элементы шкафа СЧ преобразователя	AB США, MOELLER Германия и Weidmuller
Главный плавкий предохранитель	Cooper West Fusion	Распределитель мощности СЧ преобразователя	США
Индуктора из бескислородной меди марки TU1	Suzhou China	Измерительные приборы СЧ преобразователя	Япония Yokogawa
Изоляционный лак индуктора	Германия	Пакеты магнитопровода	Pohang, WISCO Корея
Станция гидравлических насосов	Denison hydraulics / HYDAC США	Датчик температуры и расхода	Япония (SAGINOMIYA)
Стенд гидравлических клапанов	PARKER или WALVOIL США	Основные элементы электроуправления станций водяных и гидравлических насосов	ABB или Schneider

КОМПЛЕКТУЮЩИЕ ЧАСТИ	ПРОИЗВОДИТЕЛЬ
Тиристоры	WESTCODE Англия Sima
Диоды	WESTCODE Англия Sima
Резонансные конденсаторы	GE США
Защитный конденсатор	GE США
Главный плавкий предохранитель	Cooper West Fusion
Индуктора из бескислородной меди марки TU1	Suzhou China
Изоляционный лак индуктора	Германия
Станция гидравлических насосов	Denison hydraulics / HYDAC США
Стенд гидравлических клапанов	PARKER или WALVOIL США

КОМПЛЕКТУЮЩИЕ ЧАСТИ	ПРОИЗВОДИТЕЛЬ
Шланги водяного охлаждения	GATES / Goodyear США
Главный переключатель СЧ преобразователя	ABB Германия
PLC системы эл. управления и интерфейс HMI	SIEMENS Германия
Элементы элементы шкафа СЧ преобразователя	AB США, MOELLER Германия и Weidmuller
Распределитель мощности СЧ преобразователя	США
Измерительные приборы СЧ преобразователя	Япония Yokogawa
Пакеты магнитопровода	Pohang, WISCO Корея
Датчик температуры и расхода	Япония (SAGINOMIYA)
Основные элементы электроуправления станций водяных и гидравлических насосов	ABB или Schneider

Система «ECO-WATER»

Высокоэффективный теплообменный агрегат с замкнутой системой охлаждения позволяет предотвратить попадание пыли и образование солей. Работа в автономном режиме с постоянным контролем температуры. Незначительный капельный унос — 0.001%. Блок водяных насосов (1 рабочий, 1 запасной), система электроуправления с умным контроллером EATON (США). Прерыватель, контактор и другие контрольные элементы производства ABB. Насосная станция оснащена деионизационной установкой, очищающей воду и снижающей электропроводность воды, защищающей внутренние элементы печи от повреждений.

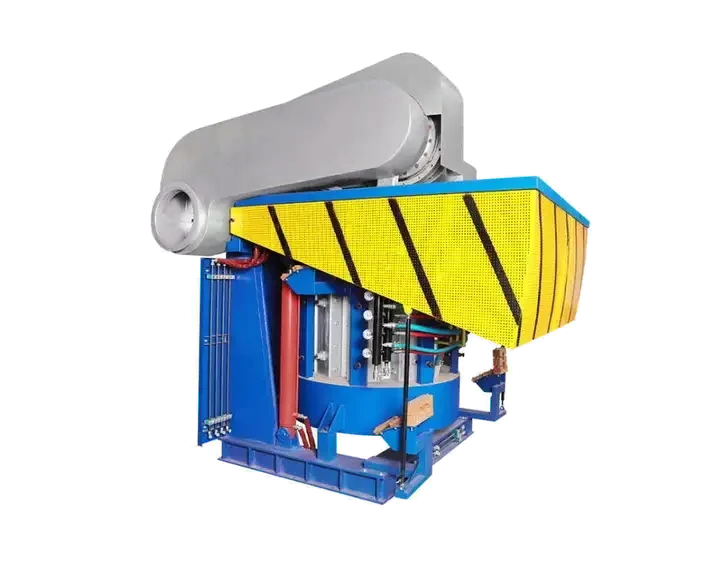

Плавильный узел «MAXIMUM OPTIONS FURNACE»

1. Гидравлическим наклон плавильного узла в две стороны — 95° слива металла и 25° слив шлака; 2. Конструкцию со взвешивающей платформой (датчики веса и контроллер METTLER); 3. Газоотсасывающая крышку печи; 4. Индуктор из высококачественной бескислородной меди TU1 с передовой технологией сегментирования и изоляции; 5. Плавильный узел оснащен защитной сеткой с автоматическим подъемом и опусканием. 6. Шланги водяного охлаждения производства Gates (США).

Максимальная защита системы «PROTECT ELECTRIC»

Безопасность работы оборудования, 100% защита от перенапряжения, защита по току, защита от несбалансированности трех фаз, защита от несбалансированности работы моста выпрямителя, защита от недостаточного напряжения сети, контроль утечки на землю, система раннего предупреждения утечки металла на индуктор, защита от перегрева температуры охлаждающей воды и низкого давления; ограничитель напряжения конденсаторов; ограничитель напряжения на индукторе и частоты, и многое другое.

СЧ преобразователь «POWER-SOLUTION»

Мощный источник питания, полная мощность от начала и до конца плавки, максимальная скорость плавки. Инвертор на базе тиристоров нового поколения — высокая точность вывода мощности (погрешность <1%), короткое время увеличения мощности от 0 до 100% не более 200мс, плата с полностью цифровым управлением обеспечивает высокую точность управления и надежность. Импортные комплектующие части – Германия, США, Швейцария, Англия и Япония.

Система «MELT-CONTROL»

Компьютерная система управления плавкой и выдержкой металла. Система обеспечивает автоматическую диагностику и непрерывный контроль параметров печи от загрузки до выпуска металла, обеспечивает автоматический режим сушки и спекания футеровки, запуск печи в холодном состоянии, энергосберегающие режимы. При возникновении неисправности и система сообщает оператору об ошибке и сохраняет информацию в своей памяти. Централизованное управление индукционной печью (макс. до 4-х узлов).

Основные преимущества печей серии ULTRA-MELT:
