Дробеметы и дробеметные установки (подвесные, барабанные, проходные, с вращающимся столом, роликовые)
КОНСТРУКТИВНЫЕ ОСОВЕННОСТИ ПОДВЕСНЫХ ДРОБЕМЕТОВ

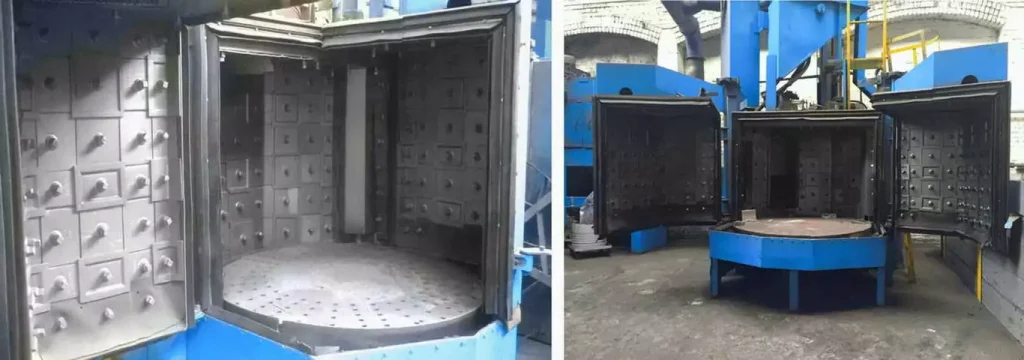

В нижней части рабочей камеры стальные плиты имеют изогнутую форму и образуют воронку, по которой дробь перемещается на винтовой конвейер. За герметичное закрытие дверей дробемета отвечает пневматическая система управления.
Обшивка дверей изнутри выполнена из стали марки 65Mn с резиновым уплотнением. Все установки серии Q37 снабжены вращающимся крюком, на который подвешиваются очищаемые изделия.
Дробеметная турбина изготавливается с использованием современных японских технологий «shot blast» (направленный поток дроби), позволяющими достичь высокой эффективности очистки и стабильность работы. Специальная конструкция перегородки между створками двери препятствует вылету дроби.
Вся серия Q37, как и установки младших моделей, имеет сепаратор для отделения дроби от песка, окалины и пр.Система пылеулавливания использует двухступенчатую очистку воздуха, позволяющая улавливать 99% пыли, поступающей в систему.
- +7 (123) 456-75-90

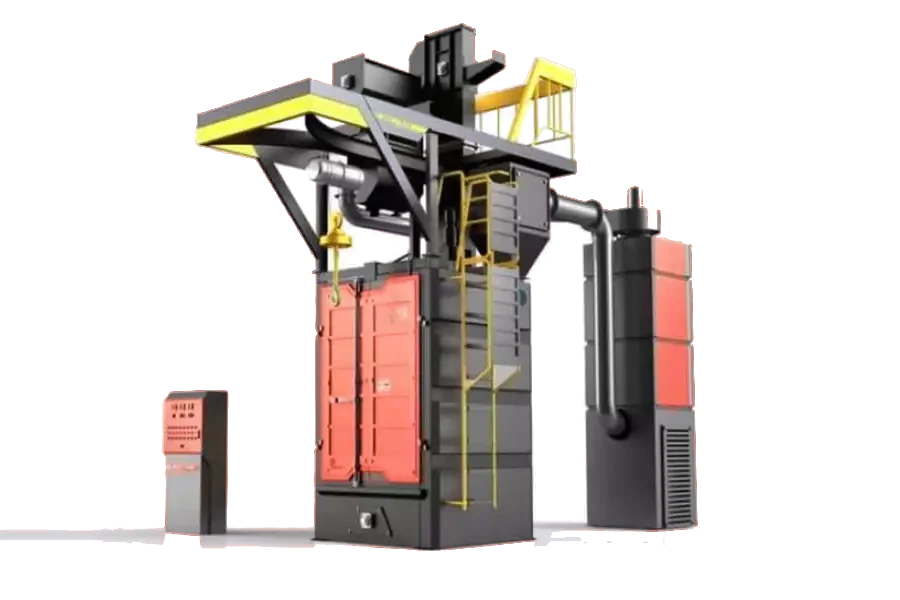

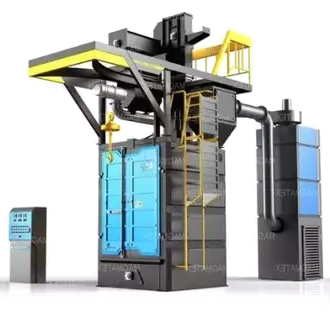

Дробеметы подвесного типа серии Q37 предназначены для дробеметной очистки поверхности металлических изделий средних и крупных размеров от 150 мм до 2000 мм, требующих деликатной обработки.
Принцип работы подвесного типа серии Q37: Обрабатываемые изделия навешиваются на крюк подвески дробеметной машины, который поднимается на требуемую высоту и направляется в камеру. Двери герметично закрываются, включается устройство вращения подвески, система пылеулавливания и винтовой конвейер подача дроби.
Подача дроби на дробеметные турбины осуществляется по команде оператора, происходит открытие пневматических шиберов и факел дроби направляется на изделия. По ходу рабочего цикла обработки меняется направление вращение подвески в дробеметной камере, в результате обеспечивается высокая степень очистки изделия со всех сторон от литейного пригара, ржавчины или краски. По окончанию цикла очистки, подвеска с готовым обработанным изделием передается в позицию разгрузки.

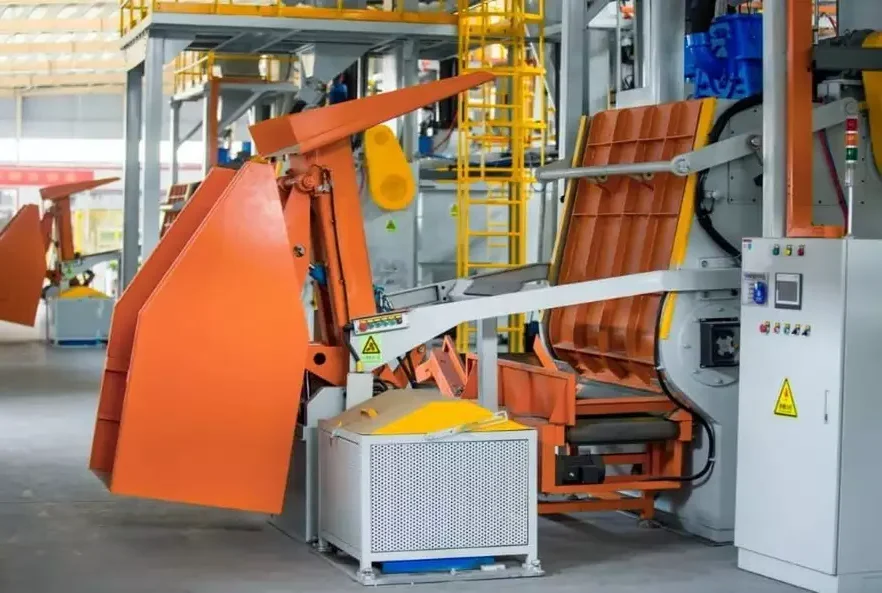

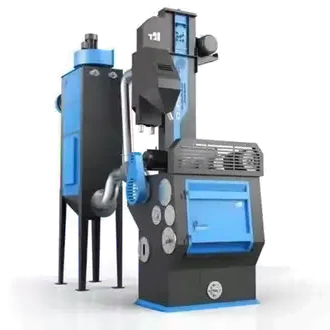

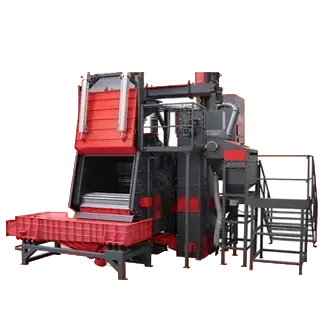

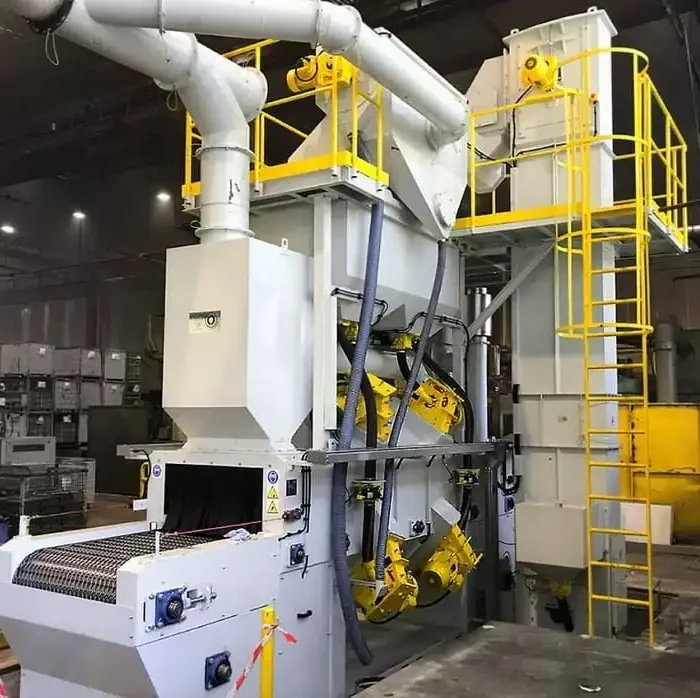

Дробеметы барабанного типа серии Q326, Q3210, Q3220, серии Q15GN и Q28GN с ленточным транспортером – это новый тип дробеметных агрегатов, предназначенных для очистки с поверхности металлических изделий загрязнений в виде пригара, ржавого налета, окалина, краски т.п. Они используются для изделий с массой загрузки от 10 до 360 кг.

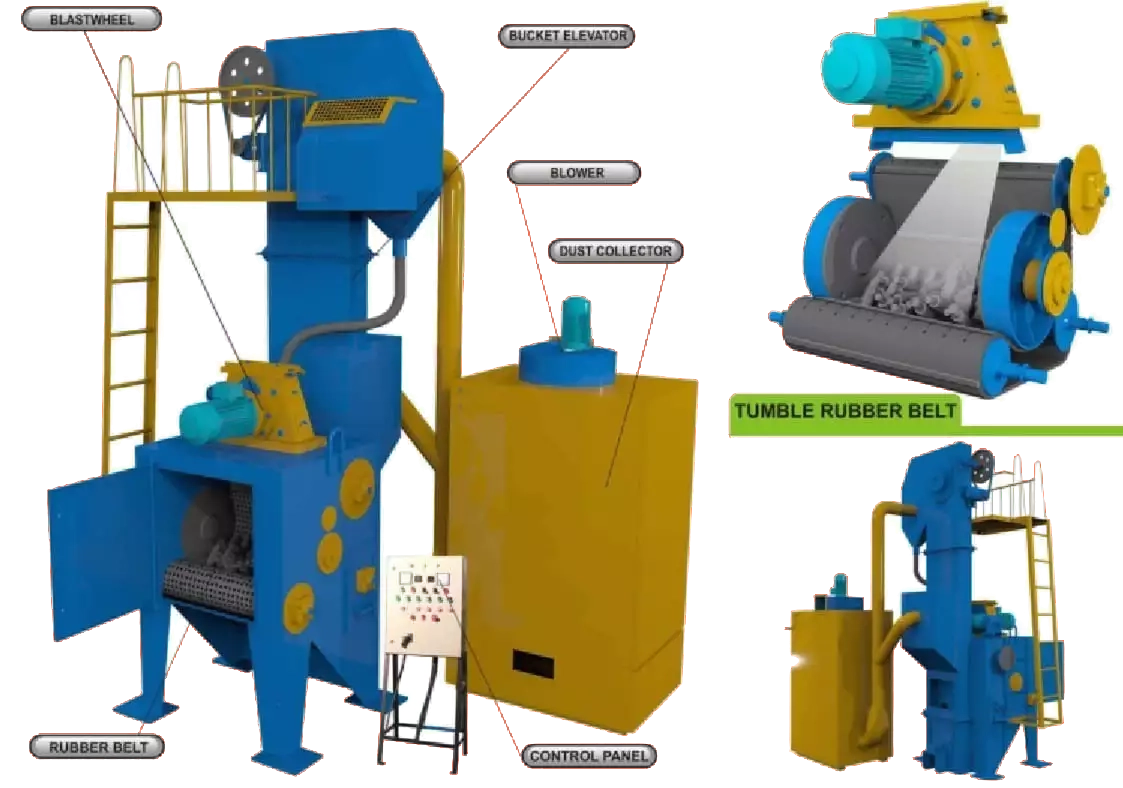

Данные очистные установки серии Q32 с ленточным транспортером оборудованы камерой, выполненной из износостойкой марганцовистой стали, направляющих дисков, ленты конвейера, рабочих дверц, ковшевого элеватора, пескоотделителя и системы пылеулавливания. Дробеметная машина при необходимости оснащается загрузочным скиповым загрузчиком.

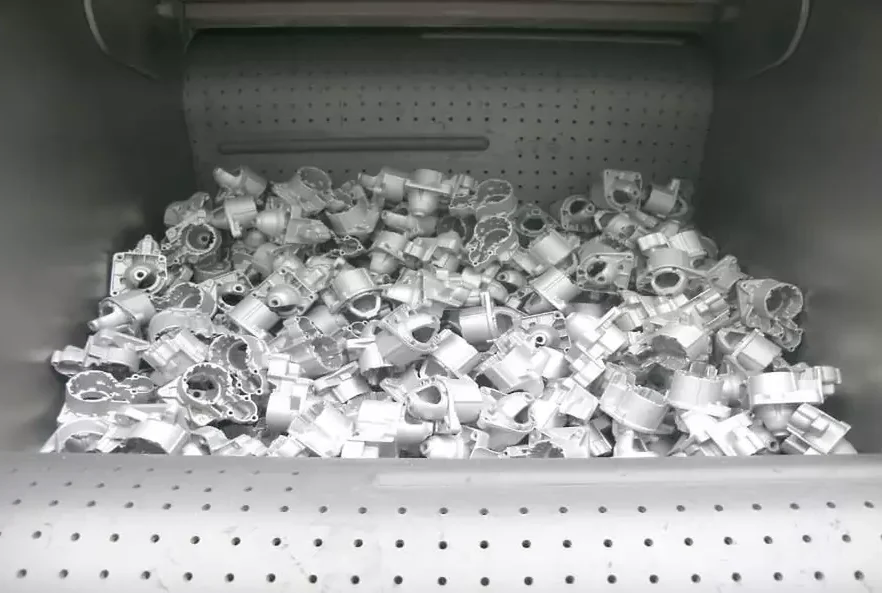

Принцип работы: изделия помещаются в рабочую камеру дробеметного барабана. При помощи направленного факела дроби от дробеметной турбины и постоянного перемещения изделий в рабочей зоне камеры, обеспечивается равномерная степень очистки. По окончанию цикла очистки камера открывается, конвейер меняет направление движения и изделия выгружаются. Возможны внесения конструктивных доработок в дробеметные агрегаты под конкретные задачи.
НАЗНАЧЕНИЕ ПОДВЕСНЫХ УСТАНОВОК
Специальные дробеметные установки служат для удаления загрязнений с поверхности стальных полос, листов, сварных металлоконструкций, слябов и различного металлопроката. Эти машины не являются стандартными установками, любые параметры могут быть настроены в соответствии с требованиями заказчика, поэтому свяжитесь с нами для согласования любой дополнительной информации, наша команда квалифицированных инженеров предоставит вам наиболее профессиональные решения по оптимальной стоимости.
Дробеметы проходного типа с роликовым ковейером предназначены для изделий с размерами: ширина 0,2-3 м, высота 0,2-3 м, длина 2-30 м.
Проходные конвейерные дробеметы горизонтального типа состоят из передней и задней вспомогательных помещений, камеры для дробеструйной очистки, конвейерной системы, устройства циркуляции абразива, платформы для технического обслуживания, системы удаления пыли и электрической системы управления. Дробеметы оснащены мощной турбинной системой, которая обеспечивает значительное снижение эксплуатационных расходов за счет ускорения производительности, оптимизации потребления абразива и энергопотребления.
Назначение: 1) Удаление ржавчины и окалины 2) Удаление краски и текстурирование поверхности 3) Удаление сварочного шлака 4) Удаление заусенцев

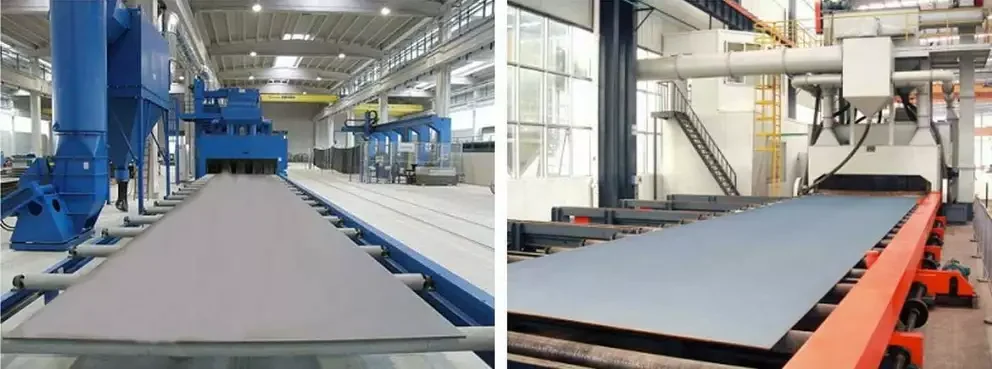

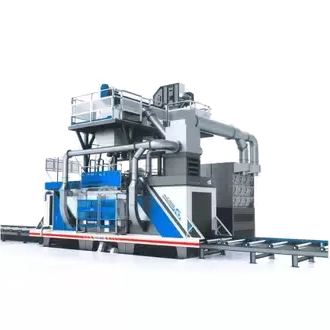

Дробеметы проходного типа с роликовым конвейером для проката
Дробеметы для наклепа используются для создания поверхностного упрочненного слоя с мягкой сердцевиной, например, для наклепа пружин, износостойких деталей или листового проката. Наклеп способствует улучшению механических свойств металла путем создания поваженного давления (напряжения) на обрабатываемой поверхности изделия.
Дробеметное упрочнение является эффективным способом повышения срока службы металлических изделий. Наклеп поверхностного слоя изделий также способствует увеличению износостойкости и твердости.
Толщина слоя наклепа у таких дробеметов, определяется специальной конструкцией дробеметных головок (усовершенствованное метательное колесо), размером дроби и специальных лопаток из износостойкого чугуна с высоким содержанием хрома.
Ключевые особенности:
Технические характеристики дробемета QH-3720U:
Дробеметная установка QH-3720U подвесного типа (с проходной рабочей камерой) – специальная модель дробемета, разработанная нашей компанией, с 2-мя вспомогательными камерами и 8-ю дробеметными головками мощностью по 11 кВт (8×11 кВт = 88 кВт).
Дробемет Q3210 Модель 3D
Дробеметы барабанные ленточный Q3213U
Дробеметы барабанные ленточный Q3213U

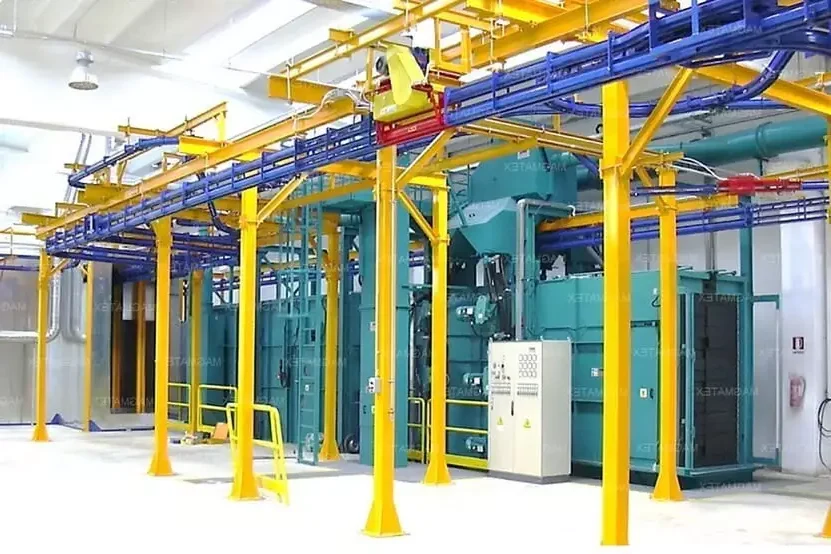

Дробемет подвесного типа QH-3720U для очистки металлоконструкций

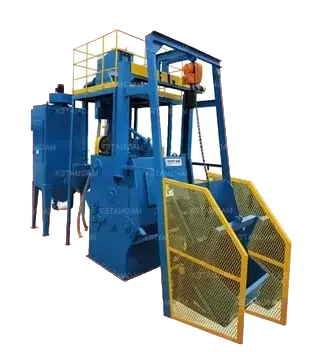

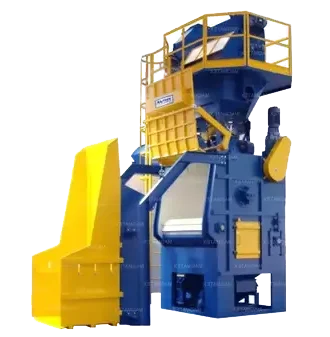

Дробемет Q15GN барабанный с автоматической загрузкой
Дробемет Q3710 c подвесным механизмом (2 шт.тали)
