Компания «РГ-МЕТАЛЛУРГИЯ» разрабатывает и поставляет эффективное оборудование для очистки воды и систем оборотного водоснабжения для предприятий черной и цветной металлургии. Мы предлагаем оптимальные решения для очистки и охлаждения оборотной воды в зависимости от типа охлаждающего контура. Наш ассортимент включает как основное водоочистное оборудование, так и вспомогательные системы: градирни открытого и закрытого типа, насосные блоки, подъемные насосы, установки для умягчения воды, фильтры автоматической промывки, фильтры механической очистки, высокоскоростные фильтры для удаления масла, установки для добавления коагулянтов и многое другое.

Типы охлаждающих контуров:

  • Технологическая вода контактного контура (класс воды Б). Например, зона вторичного охлаждения в МНЛЗ, охлаждение валков прокатного стана.
  • Чистая вода закрытого контура охлаждения (класс воды А). Например, индуктор индукционной печи, закрытое охлаждение ДСП и АКП, охлаждение глиссажных труб нагревательных печей.
  • Умягченная вода закрытого контура охлаждения (класс воды АА). Например, тиристорные и транзисторные преобразователи, кристаллизаторы МНЛЗ.
Заполнить форму
  • +7 (123) 456-75-90

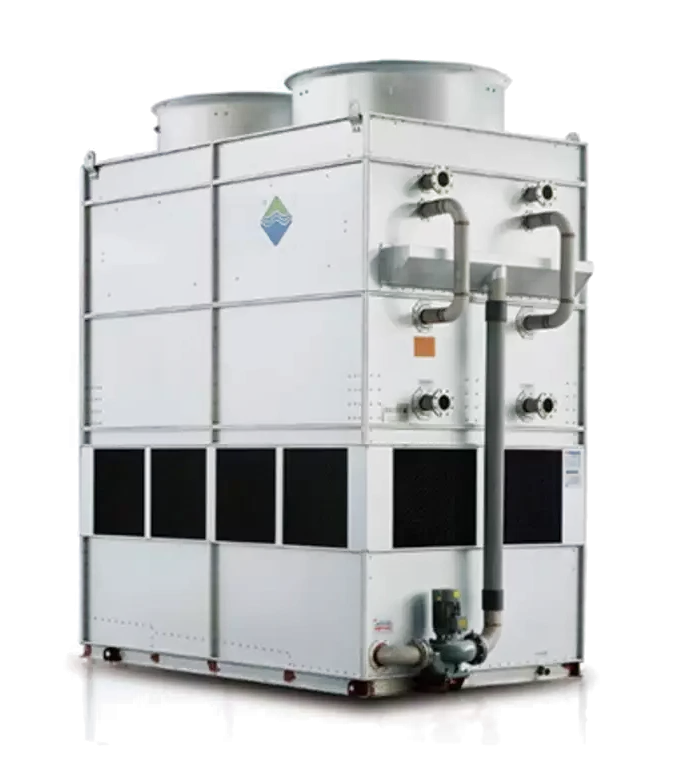

Градирни закрытого типа (станции охлаждения закрытого типа) – высокоэффективный теплообменный агрегат с замкнутой системой охлаждения бесконтактного контура позволяет предотвратить попадание пыли и образование солей. Работа в автономном режиме с постоянным контролем температуры. Незначительный капельный унос — 0.001%.
Станция охлаждения предназначена для охлаждения промышленного оборудования, в том числе, тиристорных преобразователей, блоков конденсаторов и индукторов индукционных комплексов, модулей IGBT, водоохлаждаемых элементов силовых электроустановок, аппаратов контактной сварки, лазерных установок, высокочастотного оборудования, аппаратов для закалки, электрогенераторов и др.
Преимущества станции охлаждения:
  1. Высокая эффективность охлаждения;
  2. Полностью герметичный замкнутый контур охлаждения;
  3. Циркуляция дистиллированной воды, без образования минеральных отложений;
  4. Энергосберегающий режим работы в автоматическом режиме;
  5. Низкие расходы на обслуживание.

Комплект поставки:
  1. Основной блок с медным теплообменником, вентиляторами и емкостью для испарения воды оросительной системы;
  2. Насос оросительной системы с комплектом трубопроводов и разбрызгивателей;
  3. Контрольно-измерительные приборы;
  4. Расширительный бак;
  5. Блок насосов, обеспечивающий циркуляцию охлаждающей воды
  6. Электрошкаф автоматического управления комплексом с дисплеем контроля температуры охлаждающей жидкости, индикаторами режимов работы комплекса и кнопками управления.

Основные технические параметры станции охлаждения:

Модель станции охлажденияМощность основного насоса, кВтМощность насоса оросительной системы, кВтМощность вентиляторов, кВтОхлаждающая способность, ккал/чДиаметр условного прохода (Dn), ммРабочее давление, МПаПроектный расход воды, м3/ч
FFB-255,51,12/1.5150 500800,2520
FFB-307,51,12/1.5180 600800,2524
FFB-407,51,53/1.5301 0001000,2533
FFB-50112,23/1.5352 0001250,2541
FFB-60112,23/1.5401 7001250,2549
FFB-65112,23/1.5451 5001250,2553
FNB-80152,22/3.0602 0001500,2566
FNB-10018,52,22/3.0752 5001500,2591
FNB-1252242/4.01 053 000125*20,25103
FNB-150305,53/4.01 204 000150*20,25124
Модель станции охлаждения Мощность основного насоса, кВт Мощность насоса оросительной системы, кВт
FFB-25 5,5 1,1
FFB-30 7,5 1,1
FFB-40 7,5 1,5
FFB-50 11 2,2
FFB-60 11 2,2
FFB-65 11 2,2
FNB-80 15 2,2
FNB-100 18,5 2,2
FNB-125 22 4
FNB-150 30 5,5
Мощность вентиляторов, кВт Охлаждающая способность, ккал/ч Диаметр условного прохода (Dn), мм
2/1.5 150 500 80
2/1.5 180 600 80
3/1.5 301 000 100
3/1.5 352 000 125
3/1.5 401 700 125
3/1.5 451 500 125
2/3.0 602 000 150
2/3.0 752 500 150
2/4.0 1 053 000 125*2
3/4.0 1 204 000 150*2
Рабочее давление, МПа Проектный расход воды, м3/ч
0,25 20
0,25 24
0,25 33
0,25 41
0,25 49
0,25 53
0,25 66
0,25 91
0,25 103
0,25 124

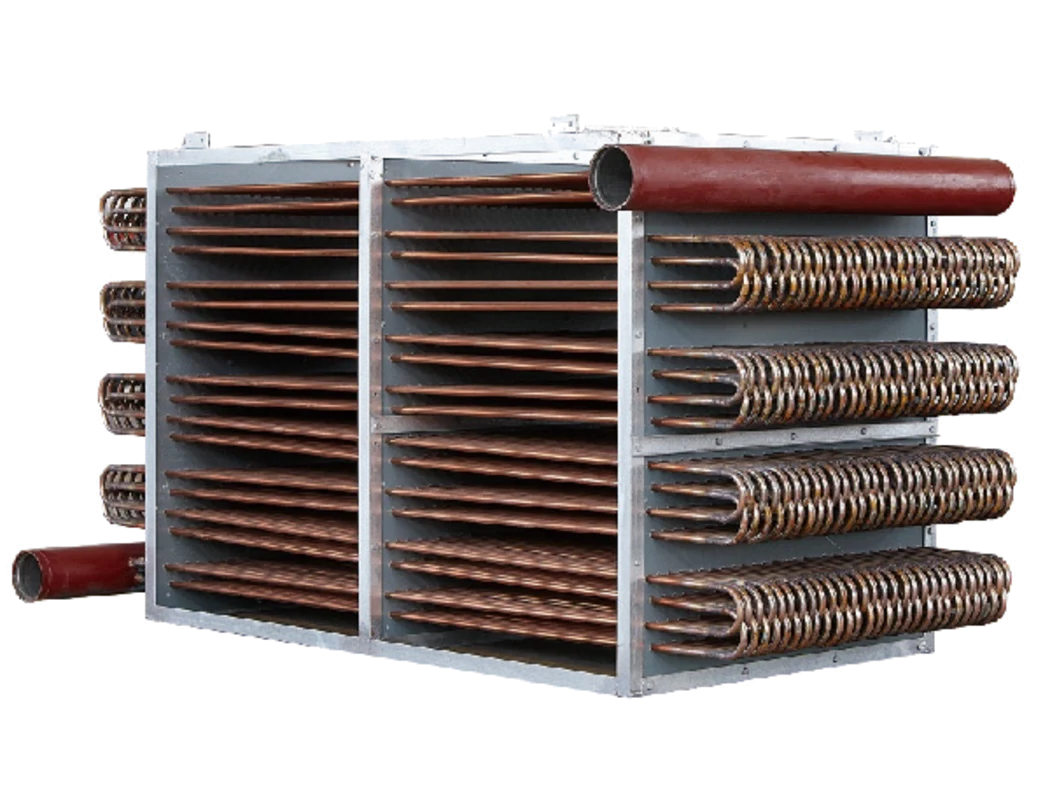

Принцип работы: В качестве основных теплоотводящих элементов в станции используются многослойный трубчатый радиатор. Горячая вода от оборудования поступает в медный трубчатый радиатор станции охлаждения.
Система предлагает два способа охлаждения: (1) воздушный обдув; (2) распыление мелких капель воды – система орошения для увеличения теплоотдачи за счет испарения орошающей воды с поверхности трубчатых радиаторов.
В режиме принудительного обдува, происходит испарение мелких капелек воды с наружной поверхности трубчатого радиатора, и этот отпарной газ забирает большое количество тепла у охлаждающей воды внутри трубчатых радиаторов. При испарении на каждый литр орошающей воды требуется 80 ккал охлаждающей воды внутри трубчатых радиаторов. Таким образом, эффективность охлаждения на ~20% выше по сравнению с теплообменниками других типов.

Водяной насос забирает воду системы орошения, циркулирующую в водосборном резервуаре, в нижней части градирни, и закачивает воду в распылительные сопла в верхней части трубчатых радиаторов.
Объем испарившейся орошающей воды восполняется автоматически за счет пополнения водопроводной водой в результате срабатывания поплавкового клапана специальной емкости главного резервуара.

Станции охлаждения открытого типа

Станция охлаждения открытого типа – градирня открытого типа, предназначена для охлаждения контактного контура системы охлаждения линии. Градирня поставляется в собранном виде. Наружные шкафы электроуправления выполнены из нержавеющей стали с защитой от дождя.

Градирня оборудована автоматическим переключателем насосов №1 и №2, позволяющий осуществляя поочередный запуск и остановку. Это гарантирует сбалансированную работу оборудования, позволяет избежать быстрого износа какого-либо одного насоса из-за длительной эксплуатации при абсолютной новизне второго насоса.

Также система имеет автоматическое аварийное переключение: в случае аварии на одном из насосов на контроллер поступает сигнал, после чего немедленно запускается в работу второй насос.

Термоконтроль работы вентилятора зависит от температуры водяного резервуара (чаши). Когда температура воды понижена, вентилятор выключается, таким образом, поддерживается температура воды всей системы. Контроль температуры водяной чаши в зимний период после остановки вентилятора поддерживается подогревом водяной чаши. При достижении установленного значения нагрев прекращается.
